Acoustic Vehicle Alerting System (AVAS) für Elektrofahrzeuge

Realistische Motorengeräusche in Echtzeit wiedergeben

Automotive Ethernet

Lösung

Acoustic Vehicle Alerting System

Branche

Automotive

Kooperationsmodell

T&M (time and materials)

Methode Scrum

Team

Hardwareentwickler
Firmwareentwickler

Projektleiter

Der Kunde wollte ein AVAS-Gerät für Elektrofahrzeuge entwickeln, das Motorgeräusche simuliert. Er beauftragte Softeq, das Elektronik- und Gehäusedesign zu entwerfen, die Firmware zu entwickeln sowie Tests und Fehlersuche durchzuführen.

Die entwickelte Lösung unterstützt die Audiowiedergabe in drei Bereichen des Fahrzeugs über externe Lautsprecher. Das Gerät gibt realistische Motorengeräusche in Echtzeit wieder, wenn sich das Auto bewegt, beschleunigt, bremst, startet und stoppt.

Unternehmen NDA
Standort Europa
Geschäftstätigkeit Produktion von Elektrofahrzeugen

Case-Highlights

Softeq übernahm folgende Aufgaben: Elektronikdesign, Gehäusedesign, Firmware-Entwicklung sowie Debugging und Tests.

Simulation des Motorengeräusches im Einklang mit dem Motorbetrieb
Automotive ISO 26262 ASIL-D Hardware
Audiowiedergabe in drei Bereichen des Fahrzeugs
Tonübertragung aus internem Speicher oder externen Quellen
Geeignet für PKW und LKW
Wasserdichtes IP67-Gehäuse

Ähnliche Projektidee?

Senden Sie Ihre Anforderungen und erhalten Sie eine profunde Einschätzung Anfrage senden

Problem

Fahrzeuge, die im vollelektrischen Modus betrieben werden, erzeugen weniger Lärm als Fahrzeuge mit herkömmlichen Verbrennungsmotoren. Dies kann für Fußgänger gefährlich sein, da sie möglicherweise nicht hören, wenn sich Autos nähern, im Leerlauf stehen oder losfahren. Um dies zu ändern, verpflichtet die EU-Verordnung Nr. 2017/1576 alle Hersteller, ihre Elektrofahrzeuge mit einem Acoustic Vehicle Alerting System (AVAS) auszustatten.

Der Kunde wandte sich an Softeq mit der Bitte, ihm bei der Entwicklung eines AVAS-Geräts zu helfen, das Motorgeräusche nachahmt.

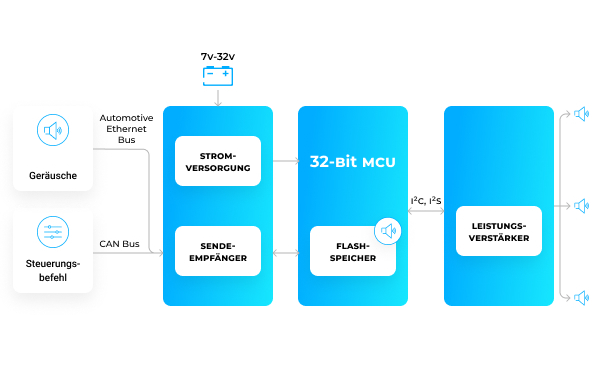

Aufbau des AVAS-Geräts

Das Gerät besteht aus einer kleinen Steuereinheit, einem Flash-Speicher und CAN / Automotive Ethernet Transceivern.

Die Lösung ist in der Lage, realistische Motorengeräusche in Echtzeit wiederzugeben, während sich das Fahrzeug bewegt, beschleunigt, bremst, startet und stoppt. Das System unterstützt die Audiowiedergabe in drei Bereichen des Fahrzeugs über externe Lautsprecher. Das Gerät entspricht der Norm ISO 7637-2 und verfügt über einen weiten Eingangsspannungsbereich von 7 V bis 32 V sowie einen Überspannungsschutz, so dass es sich sowohl für PKW als auch für LKW eignet.

Gerätesteuerung und Audiowiedergabe

Das Gerät wird über die CAN-Schnittstelle gesteuert und verfügt über zwei Varianten der Tonübertragung.

Das Gerät wird über die CAN-Schnittstelle gesteuert. Unterstützte Funktionen:

aus dem Schlafmodus aufwecken
Wiedergabe des gewünschten Tons starten
Tonwiedergabe stoppen
Service-Information übermitteln

Je nach Geschwindigkeit, Fahrtrichtung, Beschleunigung, Bremslast usw. wird der passende Sound von der Multimediaeinheit über Automotive Ethernet übertragen oder aus dem internen Speicher geladen.

Um sicherzustellen, dass der Sound synchron mit dem Motorbetrieb abgespielt wird, haben wir die Lösung mit der Funktion ausgestattet, Audio zu mischen und abwechselnd abzuspielen sowie Sounds mit einer Verzögerung wiederzugeben.

Ein akustisches Warnsystem für Fußgänger

Softeq hat die Entwicklung des Geräts abgeschlossen. Die fertige Lösung ist ein flexibles System, das Töne aus dem internen Speicher oder aus externen Quellen abspielt. Das Gerät wird in das Fahrzeug des Kunden integriert, um die Sicherheit im Straßenverkehr zu erhöhen.
